Комплекс «Трофей–2»

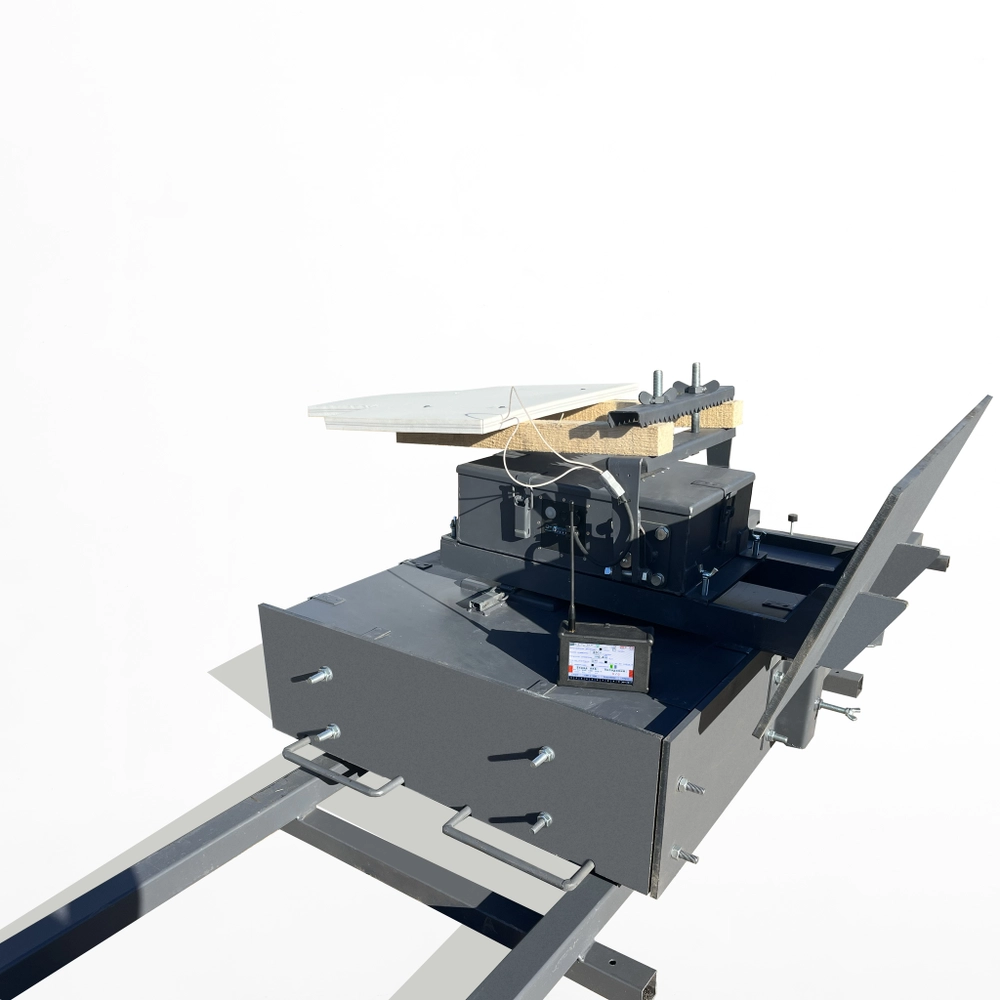

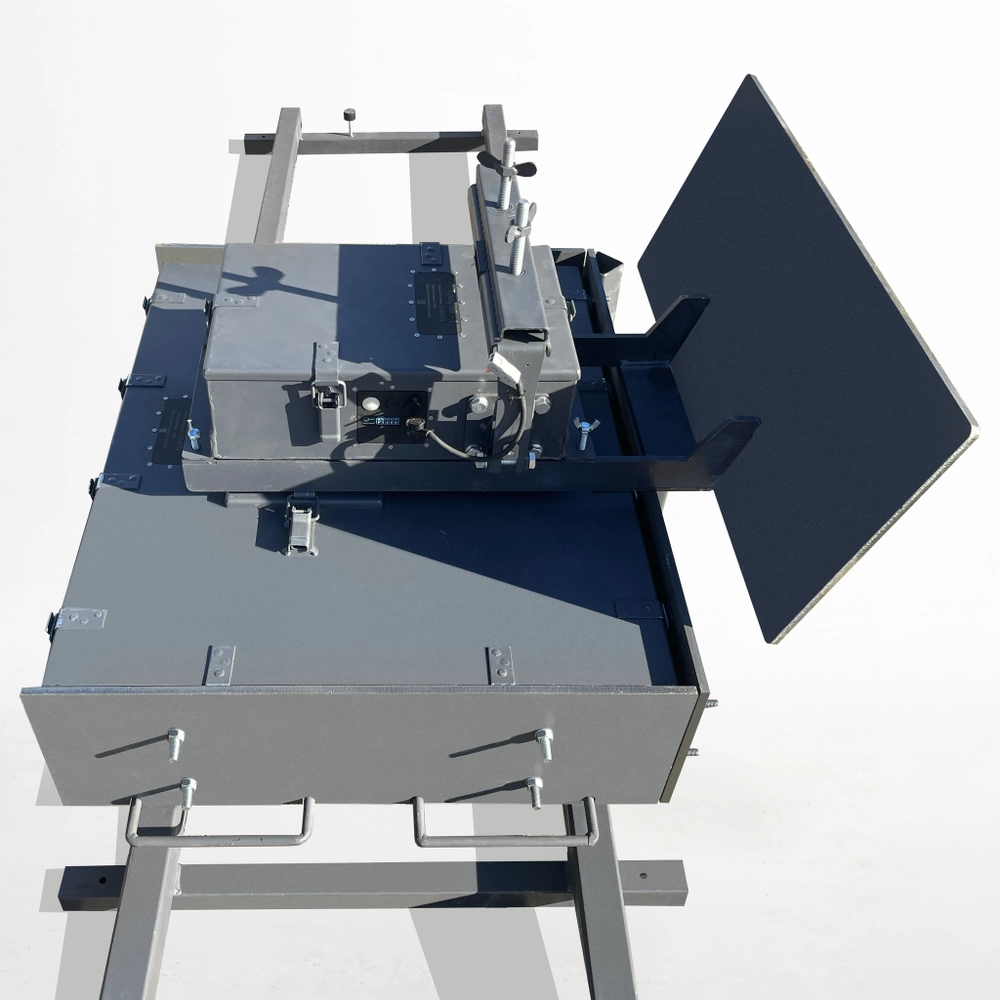

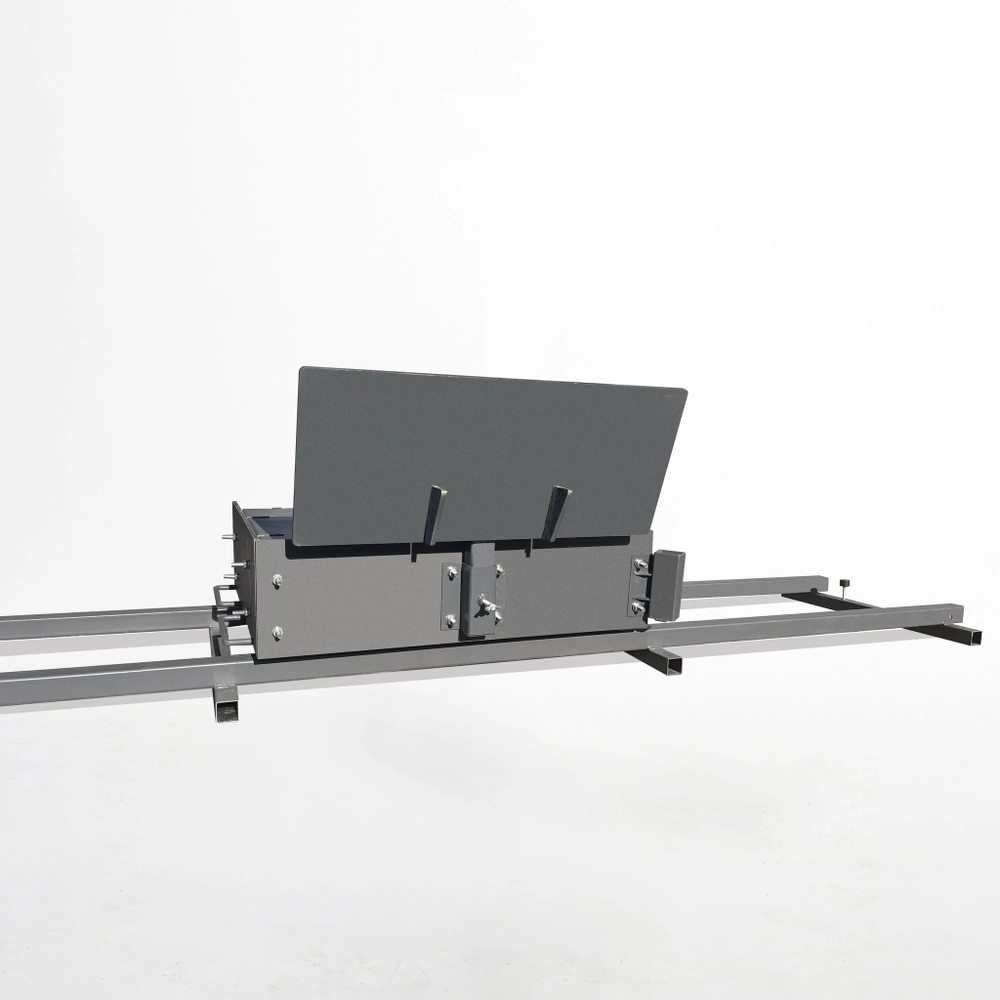

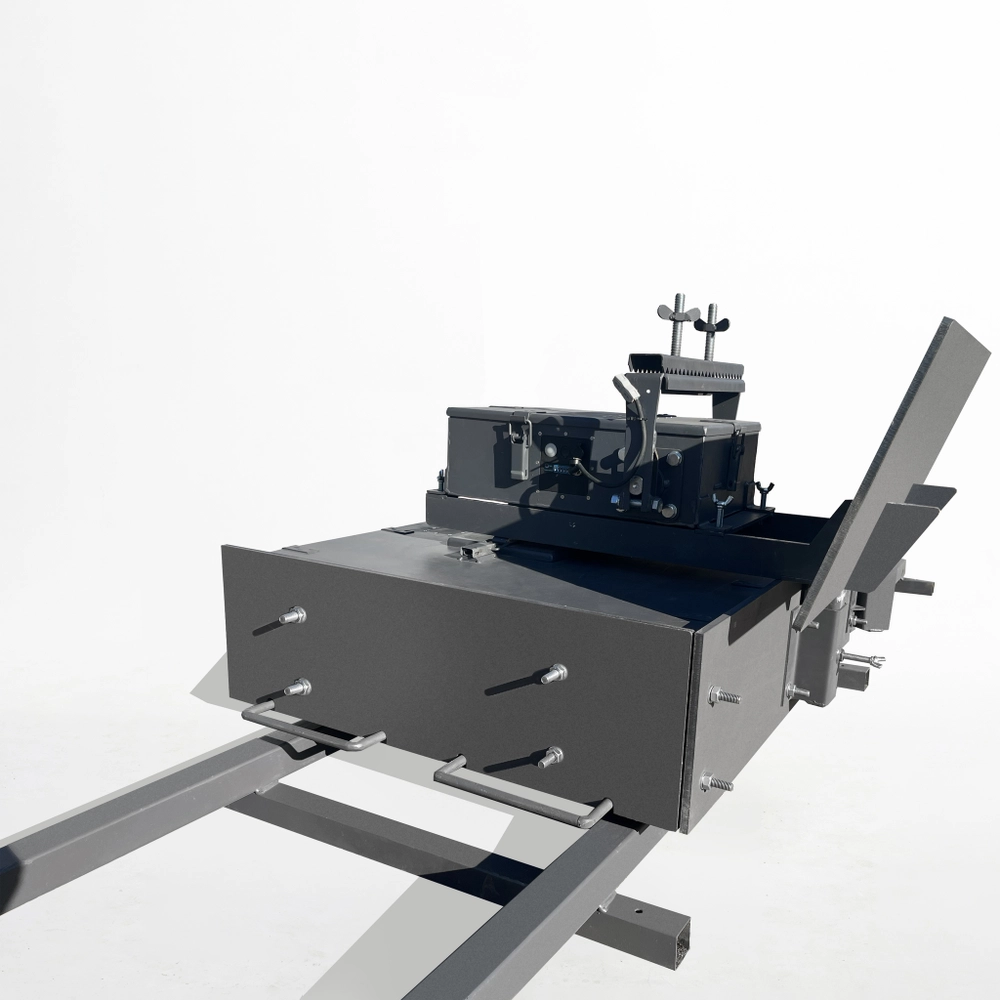

движущаяся установка рельсового типа
Краткое описание
Комплекс «Трофей-2» — радиоуправляемая подвижная мишенная система для организации стрелковых тренировок и оценки результатов стрельбы на дистанциях до 1500 метров. Платформа перемещает мишень по заданной траектории с переменной настраиваемой скоростью, имитируя движение цели. Управление осуществляется с внешнего устройства по беспроводному каналу. Результаты фиксируются в режиме реального времени и отображаются на экране оператора.
Комплекс «Трофей-2» предназначен для оснащения стрельбищ и полигонов системой подвижных мишенных установок с автоматическим контролем результатов стрельбы. Принцип работы основан на имитации движения цели: радиоуправляемая подвижная установка (РПУ) перемещает мишень по металлическому полотну в задаваемом направлении, с выбранной скоростью и временем движения. Управление движением осуществляется дистанционно — с блока дистанционного управления (БДУ) по радиоканалу.Фиксация попаданий обеспечивается вибрационным модулем (ВПМ), закреплённым на мишени. При поражении система регистрирует попадание и передаёт данные на пульт оператора. Световой модуль (СПМ) позволяет визуально обозначать мишень во время упражнения, в том числе в инфракрасном диапазоне. Данные о ходе тренировки отображаются на экране БДУ или на внешнем устройстве и могут сохраняться для последующего анализа.По требованию заказчика комплекс оснащается бронезащитой платформы, специальными металлическими мишенями-гонгами и дополнительными модулями расширения.
Назначение
- Стрелковая подготовка — объективная оценка результатов стрельбы по движущимся мишеням на дистанциях до 1500 м из различных видов оружия, без остановки занятий и выхода личного состава к мишеням.
- Моделирование сценариев стрельбы — отработка движения одиночных и групповых целей с изменяемой скоростью и направлением, имитация реальных тактических ситуаций.
- Контроль и учёт результатов — передача данных на планшет или персональный компьютер для последующей оценки показателей подготовки.
Преимущества
- Реалистичная имитация движения цели — платформа перемещает мишень с программируемой скоростью от 0,1 до 5 м/с, изменяет направление и время движения — всё это обеспечивает условия, максимально приближённые к реальным.
- Полностью беспроводное управление — никаких кабелей между платформой и пультом: управление движением и передача данных о попаданиях осуществляются по радиоканалу. Система разворачивается на любом рельефе за минимальное время.
- Большой запас хода — аккумуляторный блок обеспечивает не менее 15 км пробега и 12 часов непрерывной работы при температуре 0 °C — достаточно для полного тренировочного дня без подзарядки.

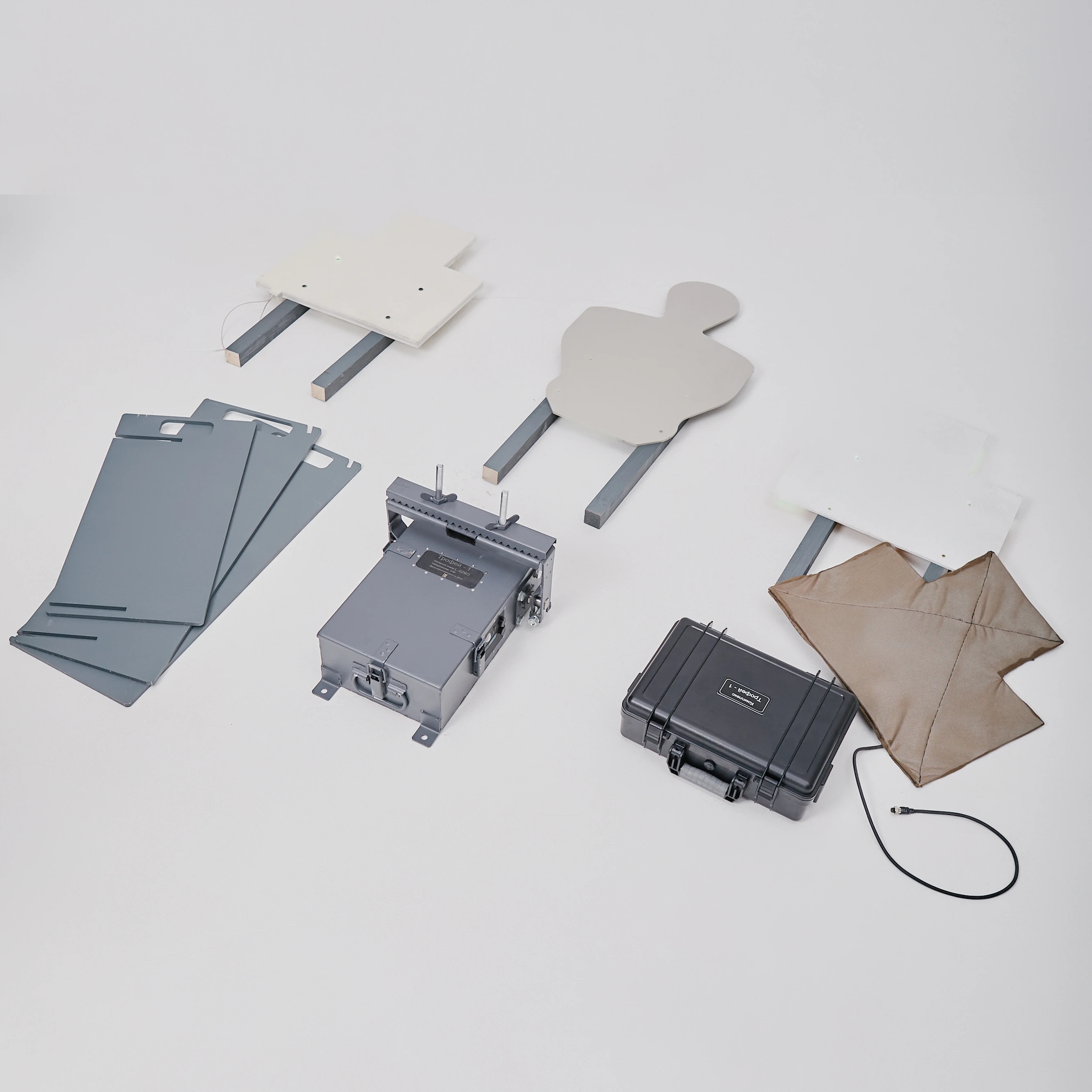

- Совместимость с существующим оборудованием — комплекс поддерживает интеграцию с мишенными установками «Трофей-1» и комплексом «Блик», что позволяет расширить возможности уже имеющегося полигонного оборудования.
- Дальность работы: до 1500 м
- Скорость движения платформы: 0,1 — 5 м/с
- Запас хода: не менее 15 км
- Время автономной работы (при 0 °C): не менее 12 часов
- Количество РПУ в составе комплекса: до 5 шт.
- Масса одной РПУ: не более 80 кг
- Масса пульта управления (БДУ): не более 0,3 кг
- Габариты РПУ (Д × Ш × В), мм: 850 × 700 × 30
- Степень защиты корпусов: IP65
- Рабочая температура: от −20 до +40 °C
- Управление: пульт БДУ или планшет по Bluetooth
- Интеграция с «Трофей-1»: есть
- Интеграция с комплексом «Блик»: есть
- Блок дистанционного управления: 1
- Световой программируемый модуль: 1
- Вибрационный программируемый модуль: 1
- Планшет: 1 *
- Конвертор: 1 *
- Радиоуправляемая подвижная установка: 1
- Комплект бронезащиты: 1
- Дорога металлическая (эпюра 3 метра), шт.: 1 *
- Антенна: 1
- Сигнальный кабель подключения к мишени: 1
- Специальная мишень гонг: 1
- Зарядное устройство: До 5 *
- Кабели для зарядки: До 5 *
